除尘 多管除尘器

陶瓷多管除尘器属旋风类除尘器,适用于链条炉、循环流化床锅炉、热水锅炉、生物质锅炉、往复炉、沸腾炉,抛煤机炉、水煤浆炉、烧结机、热风炉、石灰窑、回转窑等各种型号和不同燃烧方式的工业锅炉和电站锅炉。


01


  一、设备用途及特点

  1、对于其它工业粉尘,同样可用本除尘器治理,如水泥、石灰粉及其它有实用价值的粉尘进行回收。

  2、处理风量大,负荷适应性强,陶瓷机芯光滑耐用,不会产生堵塞现象;

  3、占地面积小,可根据用户场地情况,因地制宜,灵活地进行安装,置于室内、露天均可;

  4、出口对向出口、侧向出口、顶部出口,方便烟道连接;

  5、一般无制动部件,管理方便,维修简单,无需增加任何费用;

  6、箱体采用碳钢制作,非法兰接口全部采用连续焊接,整体漏风率小于3%;

  7、下部集尘箱角度按照粉尘安息角设计,角度一般按55~65°,防止灰斗内积灰;

  8、卸灰阀采用手动卸灰装置,也可以采用密封性能较好的电动卸灰阀。

  9、一次性投资少;本除尘器与静电除尘器相比,总投资少,与水膜式除尘器相比,不用循环水,没有二次污染,无废水排放,不需增加水处理的设备。


02


  二、除尘原理

  陶瓷多管除尘器采用陶瓷旋风子排布组合,旋风子由导向器、分离筒、排气管组成,均采用***陶瓷材料制成。

  当含尘气体进入除尘器入口,通过陶瓷导向器,于旋风子内部旋转,在离心力的作用下,粉尘和气体分离,粉尘降落在集尘箱内,经卸灰阀排出,并对可以二次利用的粉尘进行回收,净化后气体形成上升气流,经排气管集中到集气室从设备出口排放,达到除尘效果。

  三、每种除尘器图片、配相应的旋风子及技术参数

  1、对粒径10μm以上的粉尘去除效率:80-90%;

  2、设备阻力:700-900Pa;

  3、林格曼黑度:0~1级;

  四、设备选型

  除尘器内部所需旋风子数量计算

  N=Q/C,

  N—旋风子数量(支):

  Q—所需处理的工况烟气量(m3/h)

  C—旋风子单管处理烟气量,(m3/h/支)

  箱体尺寸在满足除尘效果的前提下,另根据现场安防空间、运输条件及安装条件等重新设计。

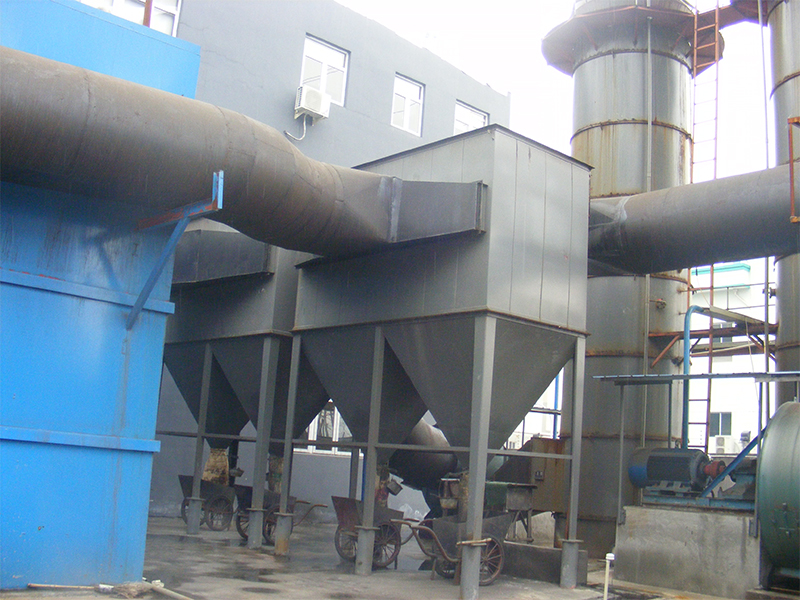

多管总

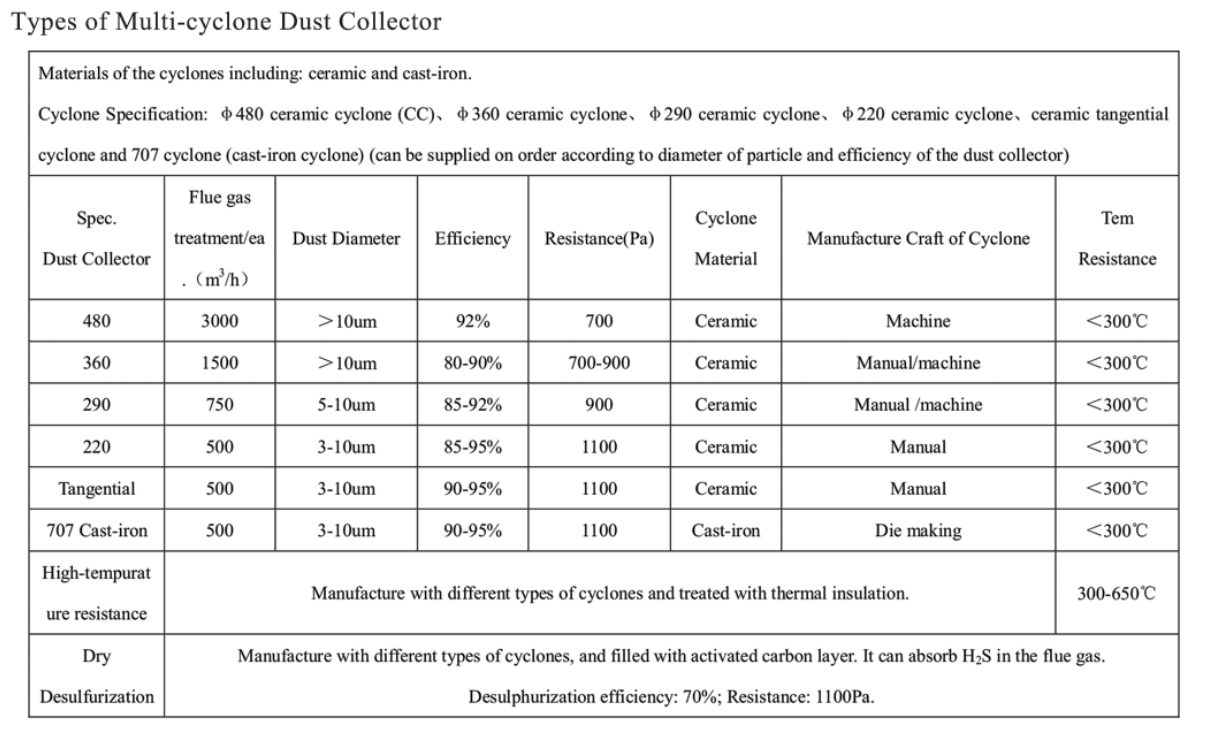

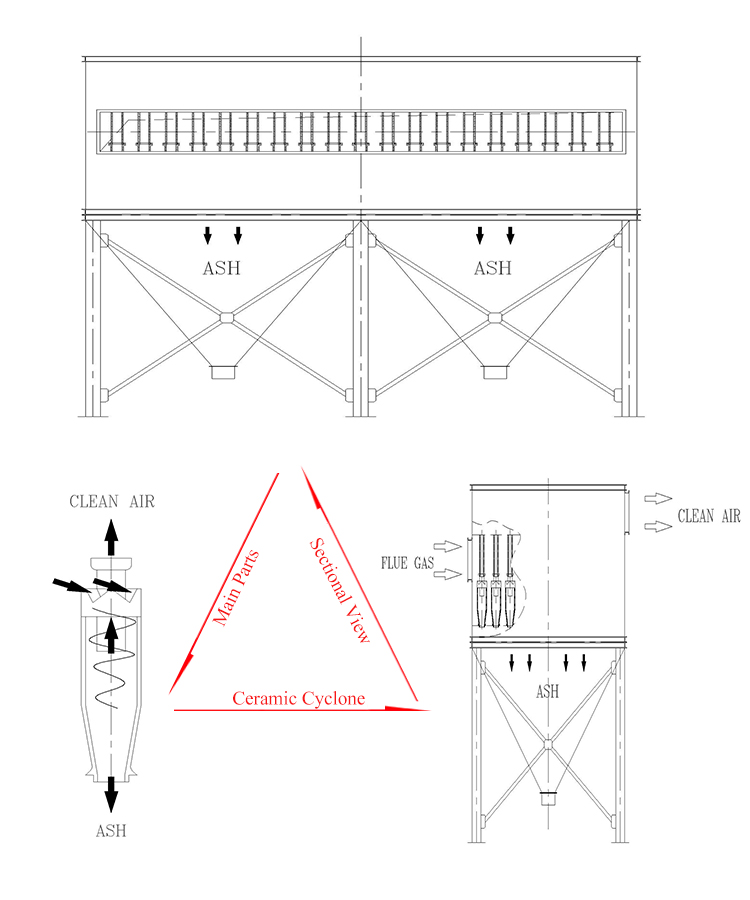

多管原理p多管对比图

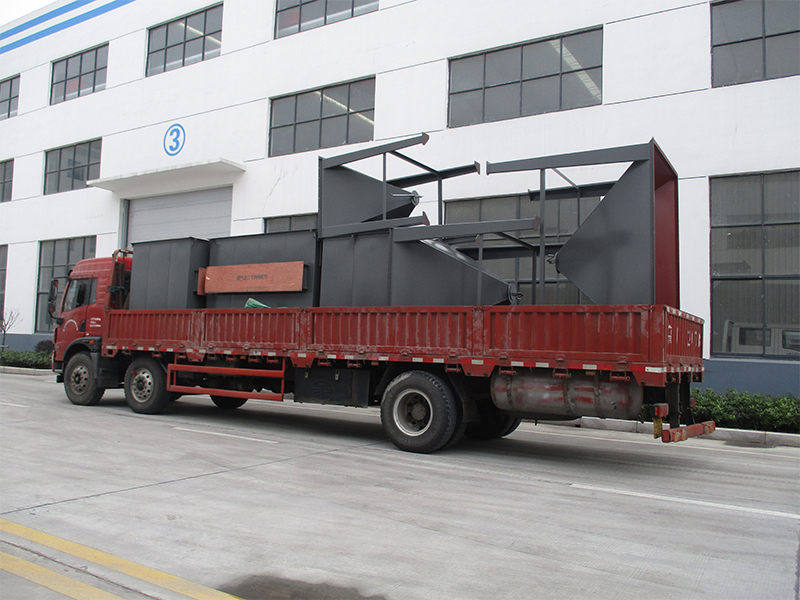

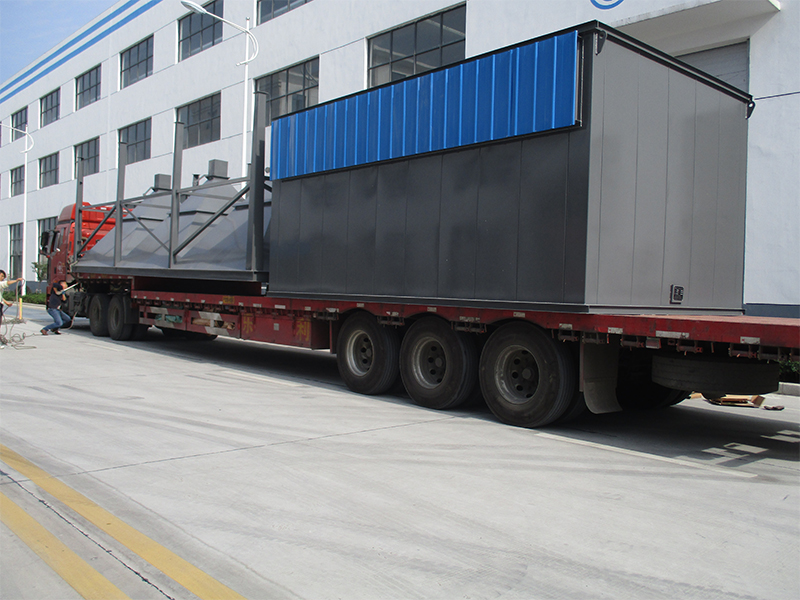

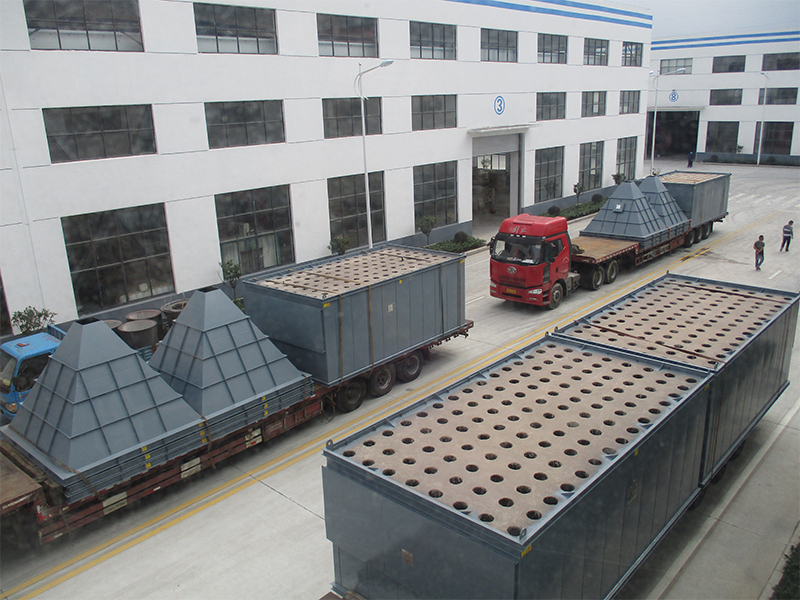

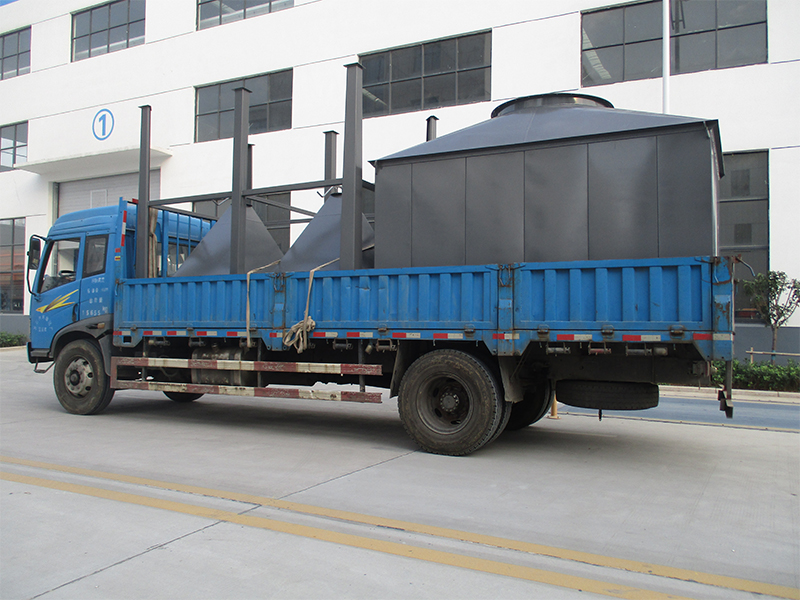

运输出厂:


0105
0203
