臭氧作为一种强氧化剂,可以容易的将难溶于水的NO氧化成可溶于水的NO2、N2O3、N2O5等高价态氮氧化物。然后在洗涤塔内采用Na2S和NaOH等溶液进行吸收后将NOX转化为N2达到脱除的目的,NOX的去除率较高。采用臭氧脱硝的影响因素主要包括摩尔比、反应温度、反应时间、吸收液性质、臭氧投加系统等。
臭氧布气系统结合以上因素设计。在设计过程中通过ComputationalFluidDynamics计算机模拟分析优化后重新改进,对原布气管道升级为臭氧多点逆流喷射烟道布气系统。
臭氧低温脱硝系统达标应用于烧结机、链条炉、循环硫化床锅炉、玻璃窑炉、垃圾焚烧炉、生物质锅炉等炉型。
臭氧脱硝原理
按照O3对于NOx复杂的氧化反应过程,实际上是通过N的价态变化体现出来,主要的反应如下:
2NO+3O3=N2O5+3O2
2N02+O3=N2O5+O2
NO+O3=NO2+O2
与气相中的其他化学物质如CO,SOx等相比,NOx可以很快地被臭氧氧化,这就使得NOx的臭氧氧化具有很高的选择性。因为气相中的NOx被转化成溶于水溶液的离子化合物,这就使得氧化反应更加完全,从而不可逆地脱除了NOx,而不产生二次污染。
经过氧化反应,加入的臭氧被反应所消耗,过量的臭氧可以在喷淋塔中分解。除了NOx之外,一些重金属,如汞及其他重金属污染物也同时被臭氧所氧化。烟气中高浓度的粉尘或固体颗粒物不会影响到NOx的脱除效率。
工艺分类

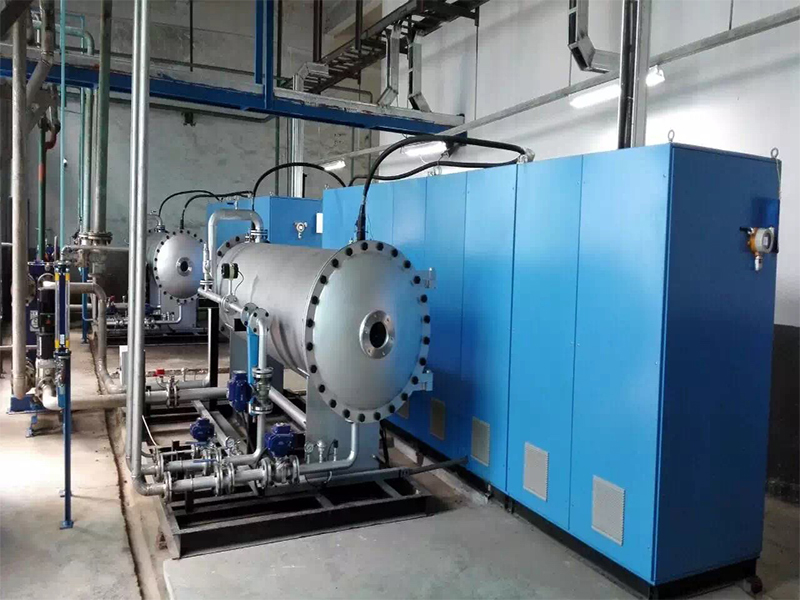

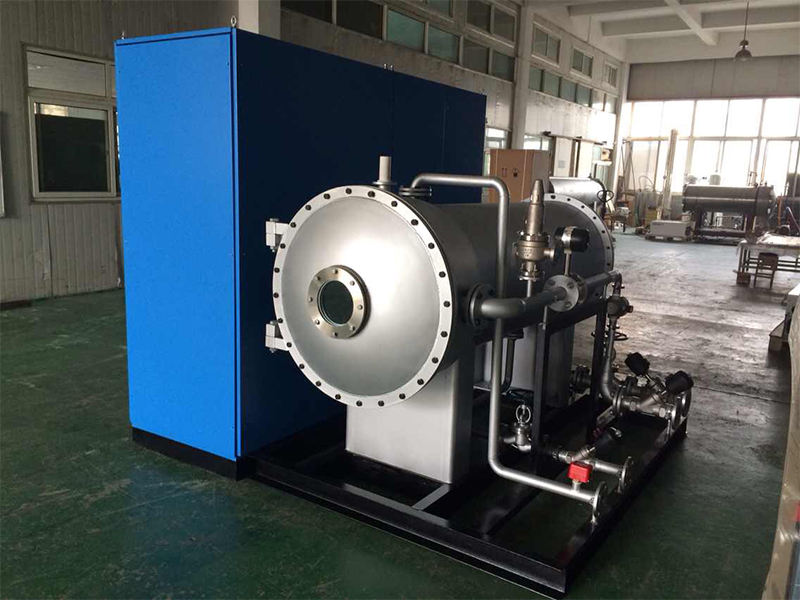

臭氧发生器是高压放电式发生器,是使用一定频率的高压电流制造高压电晕电场,使电场内或电场周围的氧分子发生电化学反应,从而制造臭氧。
VPSA空分制氧:以压缩空气作为气源,过滤净化后进入装有沸石分子筛的吸附塔后产生高纯度的氧气进入臭氧发生器。
液氧源:以液氧做为气源,通过减压、气化后产生氧气进入臭氧发生器。
臭氧氧化脱硝流程示意图
相关产品

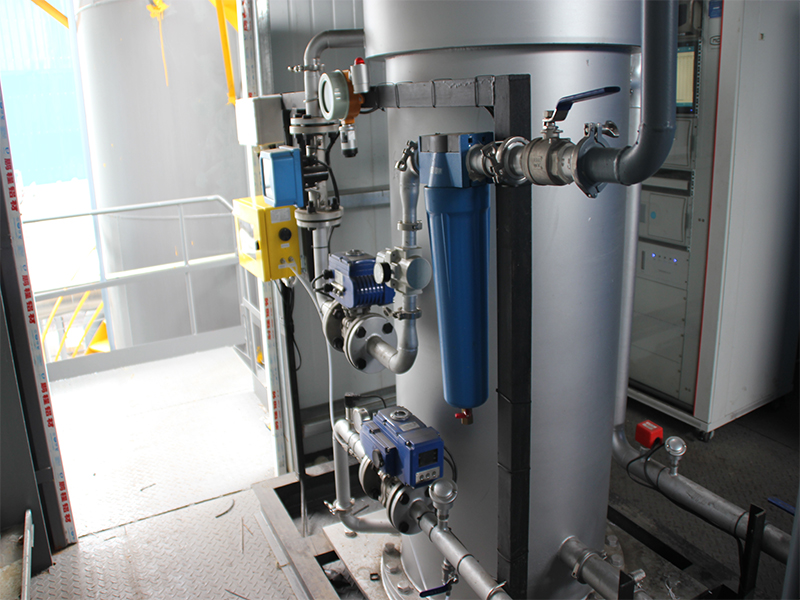

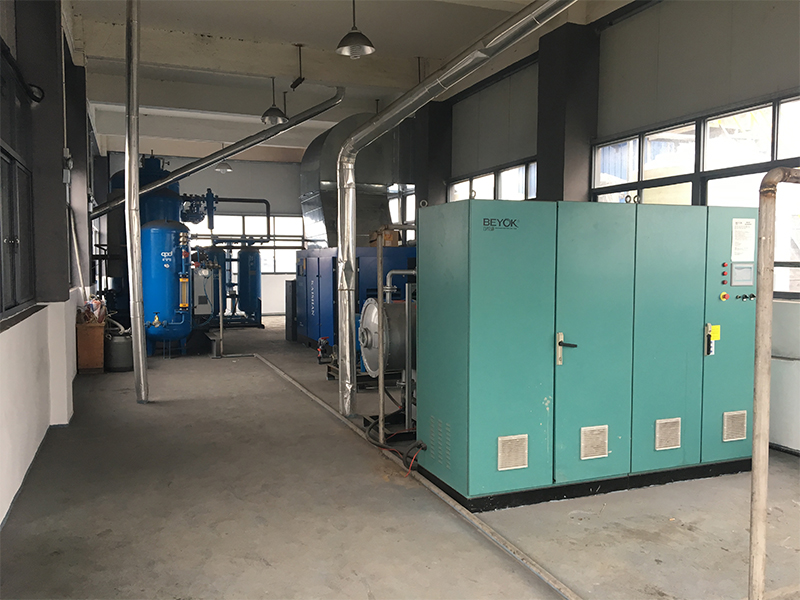

案例展示
